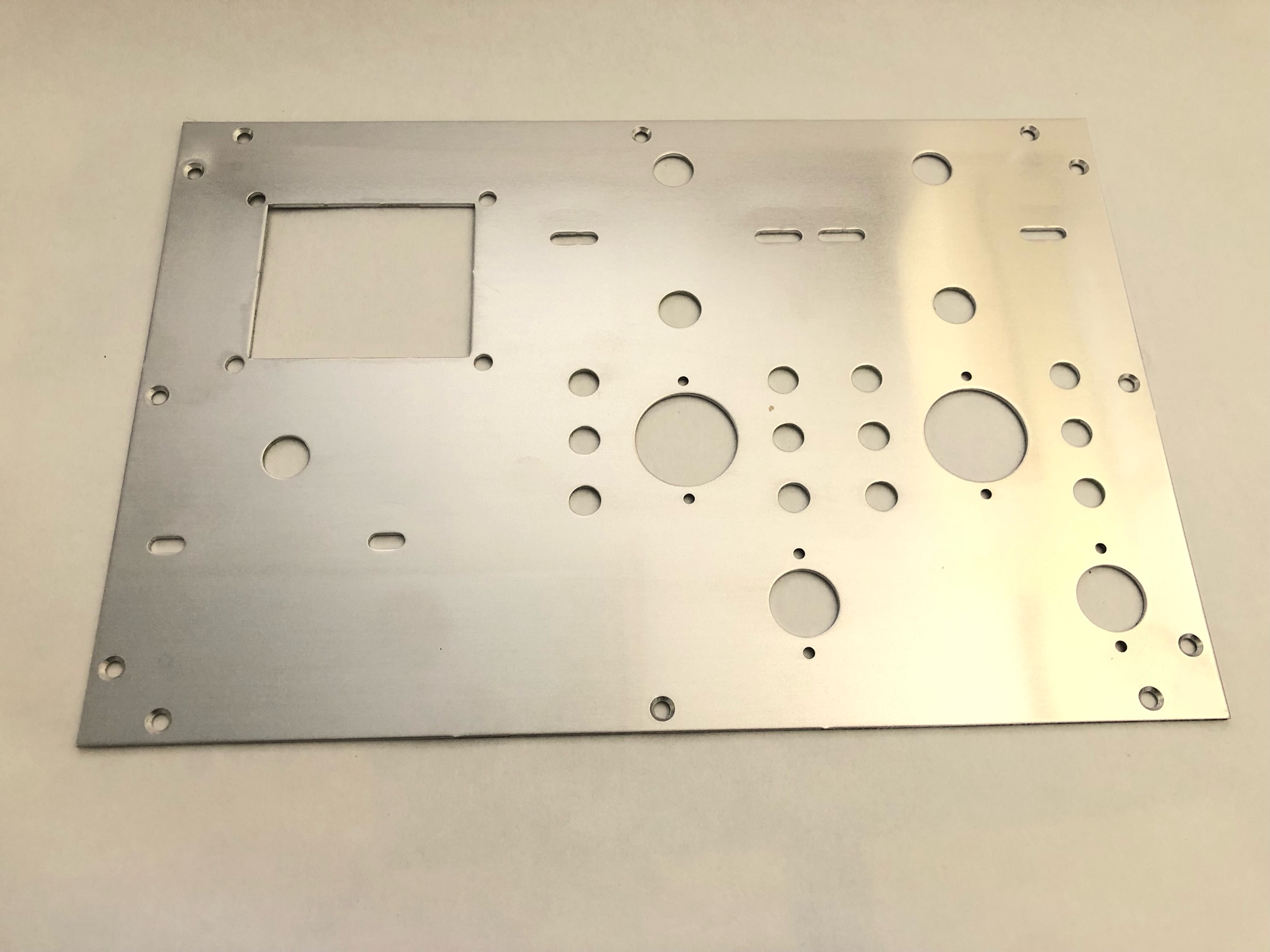

N-3020T-1.5
N-3020W-2用穴加工済アルミ天板、ネジ止め式
仕上がり寸法:300x200 t:1.5
材質:アルミ
シャーシは塗装無し、ネジ等は付属しておりません
穴加工済枠:N-3020W-2は別途購入下さい。
取り付け可能部品
真空管:
MT管 2本 / GT管 2本
電源トランス:
PMC-100M/PMC-130M/PMC-100HG/PMC-130HG/PMC-140HG/PMC-100SH/PMC-130SH/PMC-140SH/TG-30/TG-35/TG-70/TG-12/TG-2609/LX-7A30/LX-3A42/LX-7A44
出力トランス:
PMF-5WS-TB/PMF-6WS/PMF-6W/PMF-7WS/PMF-7WS-1014/PMF-11WS-1K/PMF-11WS-2.5K/PMF-11WS-3.5K/PMF-11WS-5K/PMF-11WS-7K/KMF-6W/KMF-8WS-5KH/KMF-8WS-5KZ/プッシュプル用は含めていません
チョークコイル:
PMC-813H-TB/PMF-518H/PMC-817H/PMC-1010H/PMC-1013HW
N-3020T-1.5寸法図面
完成写真はPMC-100M、KMF-8WS-5KH、PMC-817Hを使用しております。
外装部品はゼネラルトランス販売株式会社パーツ部で購入可能です。
