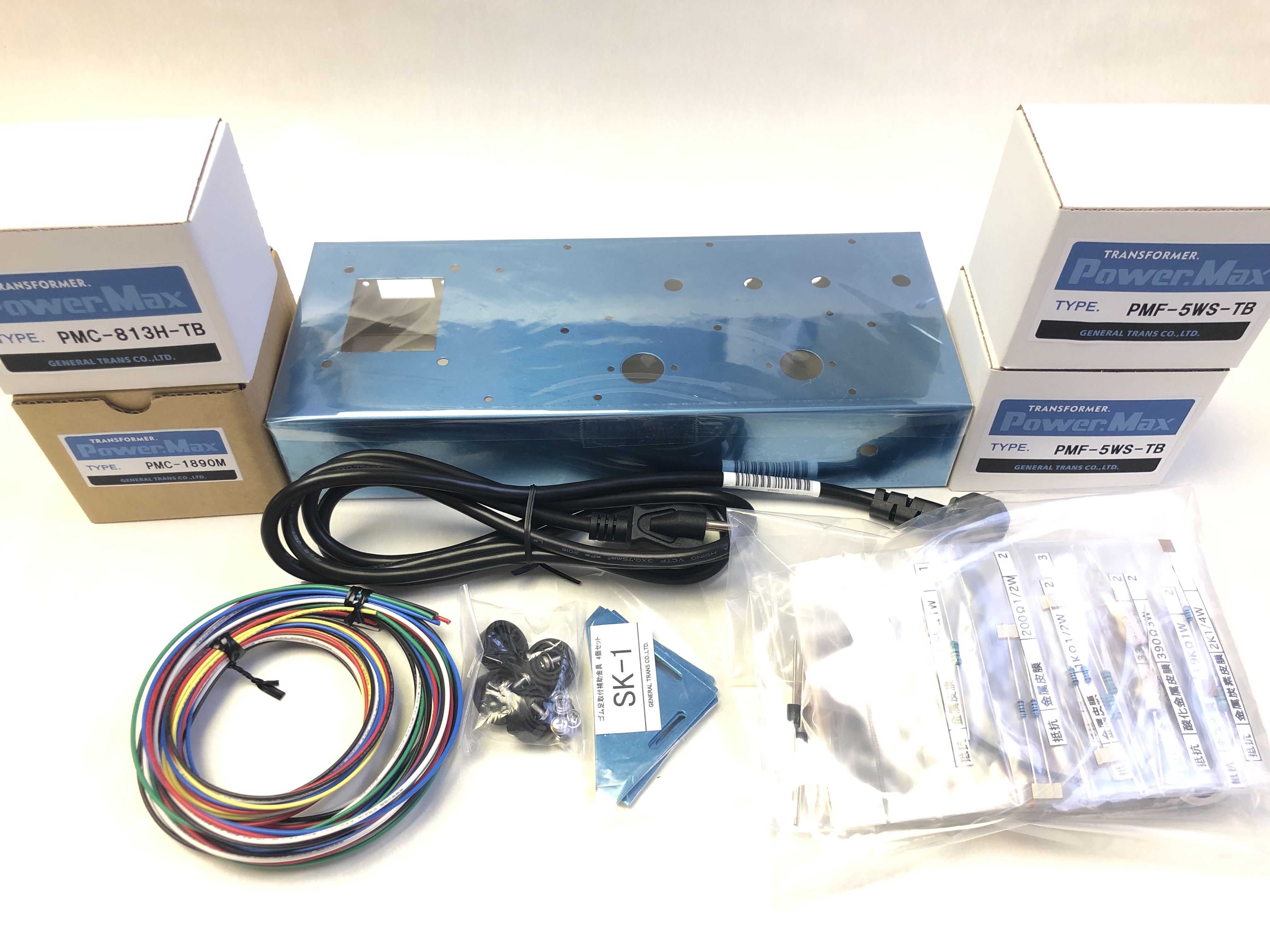

6BM8シングルパワーアンプキット(初心者向け)
穴あけ加工済シャーシ+外装部品+トランス+CR部品セット
シャーシ塗装無し、真空管は別途購入してください。
実体配線図訂正のお願い(2022年2月28日)
組み立て手順書、
P4-図3、P7-図6、P8-図8、P11全体図のカソードコンデンサー(100μF16V 2個)の極性が逆になっております。上側を”+プラス” 下側を”-マイナス”にして配置してください。
6BM8シングルパワーアンプ回路図
6BM8シングルパワーアンプ部品表
6BM8組立手順書3.01コンデンサー向き訂正版(2022-3-2)
MJ 2022年3月号 P22に製作レポートが掲載されました。
6BM8シングルパワーアンプセットの三結無帰還への改造は次の4点で済みます。
1、平ラグ板上の2つの抵抗3.9kΩを取り除く。
2、出力端子から上記抵抗への配線(黄色)は取除いても取除かなくてもOK。
3、出力トランスから6BM8の7ピンへの線(白/黄)を外し、その線の端部をビニールテープを巻くなどして絶縁。
4、6BM8の6ピンと7ピンの間に抵抗100Ω1/2Wを配線する。
以上です。
※完成後に音が出ない等の不具合が生じた場合、修理依頼承れますが別途費用が必要になります。尚、修理内容により価格は変動しますので予めご了承ください。また、お客様から弊社に送る際の送料、弊社からお客様にお送りする際の送料はお客様ご負担でお願い致します。
